Revit tips&tricks. Еще раз про настройку слоев стен в Revit

Я уже писал достаточно подробную статью про настройку слоев стен в Revit. Однако, пришло время ее дополнить.
Иногда, для наглядности плана, бывает необходимо отделить перегородки от несущих стен толстой линией. Например, так:

... или так:

Сколько способов настройки такого разделения в Revit вы знаете? Наверняка, как минимум - один: фактическое отделение, т.е. отмена соединения перегородки (если не знаете, как это сделать, поясняю: выделяете перегородку, п.к.м. кликаете на ручке формы (синей точке) и выбираете пункт "Отменить соединение").


Но это долго.
Посмотрим, как это сделать быстрее.



Будем работать над этой линией:

Между кирпичной перегородкой и стеной линии нет! Почему? Потому что материал стены и перегородки один и тот же. Что надо сделать? Правильно, заменить материал в перегородке. Просто скопируйте его, допишите в имени "перегородки" и все, линия появилась!


Теперь сделаем эту линию толстой. Для начала, нужно у перегородок изменить функцию слоя на "Основа" ("Структура" - только для несущих элементов).

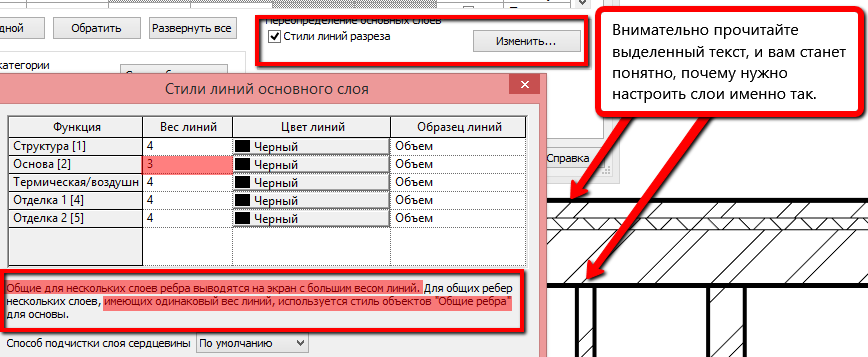

Затем, если включить переопределение основных слоев (про это читайте тут) и настроить его, как показано ниже, получим такую картинку.


А если вам нужно, чтобы не несущая часть стен была толстой линией, а именно внешний контур стен - то настройте переопределение основных слоев так:


Вот и все, так просто.
